تفسیر نوار قلب به معنای بررسی و تحلیل امواج و الگوهای الکتریکی قلب برای شناسایی مشکلات احتمالی است. هر بخش از نوار قلب، از موج P تا کمپلکس QRS و موج T، اطلاعات خاصی درباره عملکرد دهلیزها و بطنها ارائه میدهد. اما چگونه میتوان فهمید که نتایج این تست طبیعی است یا نشانهای از مشکل قلبی دارد؟ چه معیارهایی برای تشخیص آریتمی، ایسکمی یا سایر اختلالات قلبی وجود دارد؟ در این مقاله، نحوه تفسیر نتایج نوار قلب و معنای هر تغییر در امواج آن را بررسی خواهیم کرد.
| مرحله | توضیح |
|---|---|
| 1. بررسی کیفیت ضبط | اطمینان حاصل کنید که نوار قلب بهخوبی ضبط شده و فاقد نویز یا اختلال است. |
| 2. تعیین سرعت ضربان قلب | با شمارش تعداد امواج R در یک بازه زمانی مشخص (مثلاً ۶ ثانیه) و ضرب آن در ۱۰، سرعت ضربان قلب را محاسبه کنید. |
| 3. بررسی ریتم | بررسی کنید که آیا ضربانها منظم هستند یا خیر. |
| 4. تحلیل امواج P | بررسی کنید که هر موج P قبل از هر پیچ R ظاهر میشود و شکل آن طبیعی است. |
| 5. بررسی فاصله PR | فاصله بین شروع موج P تا شروع پیچ R را اندازهگیری کنید و از طبیعی بودن آن اطمینان حاصل کنید. |
| 6. بررسی فاصله QT | فاصله بین شروع پیچ Q تا انتهای پیچ T را اندازهگیری کنید و از طبیعی بودن آن اطمینان حاصل کنید. |
| 7. بررسی پیچهای QRS | بررسی کنید که پیچهای QRS باریک و با عرض طبیعی هستند. |
| 8. تحلیل موج T | بررسی کنید که موج T مثبت است و با محور اصلی قلب همراستا است. |
| 9. بررسی محور قلبی | با استفاده از لیدهای استاندارد، محور قلبی را تعیین کنید و از طبیعی بودن آن اطمینان حاصل کنید. |
| 10. بررسی تغییرات ST | بررسی کنید که آیا تغییرات غیرطبیعی در بخش ST وجود دارد یا خیر. |
⏏ جدول تفسیر نوار قلب ⏏
تفسیر نوار قلب چگونه انجام می شود؟
تفسیر نوار قلب یک فرایند دقیق پزشکی است که بر اساس تحلیل امواج الکتریکی قلب انجام میشود. این تفسیر شامل بررسی اجزای مختلف نوار قلب و مقایسه آنها با مقادیر طبیعی است. در ادامه مراحل علمی این تفسیر توضیح داده میشود:
1. بررسی ریتم و تعداد ضربان قلب (Heart Rate & Rhythm)
- تعداد ضربان قلب (HR): تعداد ضربان قلب در دقیقه از طریق فاصله بین امواج R در کمپلکس QRS محاسبه میشود.
- ریتم قلب: بررسی منظم یا نامنظم بودن فواصل بین امواج R که ریتم سینوسی طبیعی یا وجود آریتمیها را نشان میدهد.
2. تحلیل موج P (فعالیت دهلیزی)
- وجود، شکل و فاصلهی موج P بررسی میشود.
- موج P طبیعی باید در لیدهای استاندارد مثبت باشد و نشاندهنده دپولاریزاسیون دهلیزها باشد.
- اگر موج P وجود نداشته باشد یا غیرطبیعی باشد، میتواند نشاندهنده آریتمیهایی مانند فیبریلاسیون دهلیزی باشد.
3. فاصله PR (PR Interval)
- نشاندهنده مدت زمان انتقال ایمپالس الکتریکی از دهلیزها به بطنها است.
- فاصله PR طبیعی بین 0.12 تا 0.20 ثانیه است.
- PR طولانی میتواند نشانه بلوک قلبی درجه یک باشد، در حالی که کوتاه شدن آن ممکن است با سندرمهایی مانند وولف-پارکینسون-وایت (WPW) مرتبط باشد.
4. کمپلکس QRS (فعالیت بطنها)
- نشاندهنده دپولاریزاسیون بطنها است.
- عرض طبیعی QRS کمتر از 0.12 ثانیه است.
- پهن شدن QRS ممکن است نشاندهنده بلوک شاخهای (BBB) یا تاکیکاردی بطنی باشد.
- موج Q عمیق ممکن است نشاندهنده سکته قلبی قبلی (MI) باشد.
5. بخش ST و قطعه ST (ST Segment)
- نشاندهنده دورهای است که بطنها در وضعیت دپولاریزاسیون باقی میمانند.
- بالارفتگی (ST Elevation) ممکن است نشانه سکته قلبی STEMI باشد.
- پایین افتادن قطعه ST ممکن است در ایسکمی میوکارد دیده شود.
6. موج T (ریپولاریزاسیون بطنی)
- این موج باید در لیدهای طبیعی مثبت باشد.
- T معکوس یا پهن میتواند نشانه ایسکمی یا مشکلات الکترولیتی باشد.
7. فاصله QT (QT Interval)
- فاصله طبیعی QT بسته به ضربان قلب تغییر میکند اما معمولاً بین 0.36 تا 0.44 ثانیه است.
- طولانی شدن فاصله QT میتواند منجر به آریتمیهای خطرناکی مانند تورساد د پوینت (Torsades de Pointes) شود.
8. محاسبات محور الکتریکی قلب (Electrical Axis)
- محور قلب بر اساس دامنه امواج QRS در لیدهای I و aVF تعیین میشود.
- انحراف محور چپ یا راست میتواند نشانه مشکلات ساختاری قلبی یا هایپرتروفی باشد.
9. تشخیص نهایی و ارتباط با شرایط بالینی
- پس از بررسی همه پارامترها، پزشک یافتهها را با شرایط بالینی بیمار (مانند علائم، سابقه پزشکی و یافتههای دیگر) مقایسه میکند تا به تشخیص نهایی برسد.

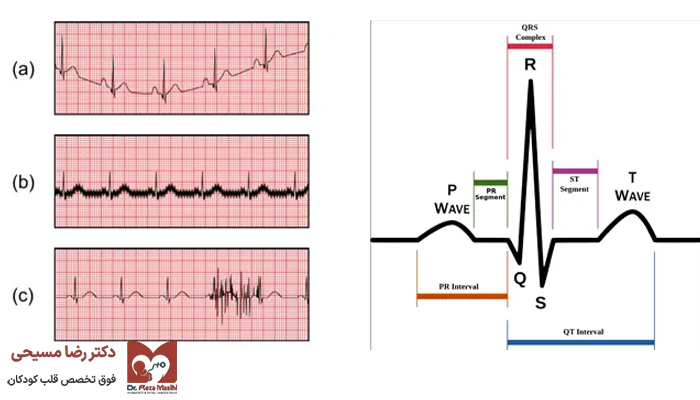

امواج مختلف در تفسیر نوار قلب (P، QRS، T) چه مفهومی دارند؟
امواج نوار قلب بازتابی از فعالیت الکتریکی قلب هستند و هرکدام نشاندهنده یک مرحله از چرخه قلبی میباشند. موج P اولین موج در نوار قلب است که نشاندهنده دپولاریزاسیون دهلیزها (فعال شدن دهلیزها) و آغاز انقباض آنهاست. این موج معمولاً در لیدهای استاندارد مثبت است و اگر نامنظم یا غایب باشد، میتواند نشانهای از آریتمیهایی مانند فیبریلاسیون دهلیزی باشد.
کمپلکس QRS شامل سه موج Q، R و S است و نشاندهنده دپولاریزاسیون بطنها (فعال شدن بطنها) است که منجر به انقباض قلب میشود. این کمپلکس معمولاً کمتر از ۰.۱۲ ثانیه طول میکشد و اگر پهن یا غیرطبیعی باشد، ممکن است بیانگر مشکلاتی مانند بلوک شاخهای یا تاکیکاردی بطنی باشد. در پایان این چرخه، موج T دیده میشود که نشاندهنده ریپولاریزاسیون بطنی (بازگشت بطنها به حالت استراحت) است. تغییرات در این موج میتواند نشانه ایسکمی میوکارد یا مشکلات الکترولیتی باشد.
بیشتر بخوانید: آمادگی قبل از نوار قلب
چه عواملی میتوانند باعث تغییرات موقت یا اشتباه در تفسیر نتایج نوار قلب شوند؟
تفسیر نوار قلب میتواند تحت تأثیر عوامل مختلفی قرار گیرد که باعث ایجاد تغییرات موقت یا خطاهای تشخیصی شوند. برخی از این عوامل شامل موارد زیر هستند:
- حرکات غیرارادی بیمار، لرزش ناشی از اضطراب یا بیماریهایی مانند پارکینسون میتواند باعث ایجاد نویز در نوار قلب شود و ثبت امواج را مختل کند.
- اشتباه در محل قرار دادن لیدها ممکن است منجر به تغییرات غیرواقعی در محور قلب، ایجاد امواج غیرطبیعی یا حتی تشخیص غلط آریتمیها شود.
- مصرف داروهایی مانند دیگوکسین، مسدودکنندههای بتا، داروهای ضدآریتمی یا داروهای مدر میتواند باعث تغییر در فواصل PR، QRS یا QT شده و تفسیر را پیچیده کند.
- اختلالات سطح پتاسیم، کلسیم و منیزیم میتواند بر ریپولاریزاسیون قلب تأثیر بگذارد و موجب تغییر در امواج T و ST شود، که ممکن است با بیماریهای قلبی اشتباه گرفته شود.
- تنفس سریع یا الگوهای تنفسی غیرطبیعی میتواند باعث تغییرات موقت در فواصل ST و T شود که بهاشتباه ممکن است بهعنوان ایسکمی یا سایر اختلالات قلبی تفسیر شود.
- میتواند باعث کندی هدایت الکتریکی قلب و تغییر در کمپلکس QRS شود، درحالیکه افزایش دمای بدن ممکن است ضربان قلب را بالا ببرد.
- تجهیزات الکتریکی در نزدیکی دستگاه ECG، مانند تلفن همراه یا مانیتورهای پزشکی، میتوانند باعث ایجاد نویز و خطوط غیرطبیعی در نوار قلب شوند.
آیا تفسیر نوار قلب در کودکان و بزرگسالان فرق دارد؟
بله، تفسیر نوار قلب کودکان و بزرگسالان تفاوت دارد، زیرا ساختار و عملکرد قلب در مراحل مختلف رشد تغییر میکند. یکی از تفاوتهای اصلی، سرعت ضربان قلب است؛ کودکان معمولاً ضربان قلب سریعتری نسبت به بزرگسالان دارند. علاوه بر این، محور قلبی در نوزادان به سمت راست منحرف است، در حالی که در بزرگسالان معمولاً به سمت چپ تغییر میکند.
امواج P و QRS در کودکان کوتاهتر و باریکتر هستند و فاصله PR و QT نیز نسبت به بزرگسالان کمتر است. همچنین در برخی لیدها، موج T ممکن است در نوزادان منفی باشد که طبیعی تلقی میشود. این تفاوتها نشان میدهند که تفسیر نوار قلب در کودکان نیاز به دانش تخصصی بیشتری دارد تا از تشخیصهای نادرست جلوگیری شود.
مراحل گامبهگام تفسیر نوار قلب
🔹 گام 1: بررسی مشخصات پایه
- نام بیمار، تاریخ و ساعت ثبت نوار قلب
- سرعت کاغذ: معمولاً 25 میلیمتر بر ثانیه
- ولتاژ استاندارد: 10 میلیمتر = 1 میلیولت
🔹 گام 2: ارزیابی ریتم قلب (Rhythm)
سؤال: آیا ریتم منظم است یا نامنظم؟
- به فاصله بین موجهای R نگاه کنید:
- منظم: فاصله بین موجهای R ثابت است.
- نامنظم: فاصلهها متغیرند (مثلاً در فیبریلاسیون دهلیزی).
بررسی کنید:
- آیا موج P قبل از هر QRS هست؟
- آیا هر موج P با یک QRS دنبال میشود؟
- شکل موجهای P مشابهاند؟
🔹 گام 3: محاسبه تعداد ضربان قلب (Heart Rate)
اگر ریتم منظم است:
Rate = 300 / تعداد خانههای بزرگ بین دو موج R
اگر ریتم نامنظم است:
- در یک نوار 10 ثانیهای، تعداد کمپلکسهای QRS را بشمار و ضرب در 6 کن.
🔹 گام 4: بررسی محور قلب (Axis)
- معمولاً بین -30 تا +90 درجه طبیعی است.
- از لیدهای I و aVF استفاده کن:
- هر دو مثبت: محور طبیعی
- I مثبت و aVF منفی: ممکن است Left Axis Deviation باشد.
🔹 گام 5: بررسی امواج و فواصل
موج P
- نشاندهنده دپلاریزاسیون دهلیزها
- نرمال: صاف، ≤ 2.5 میلیمتر ارتفاع و ≤ 120 ms عرض
کمپلکس QRS
- نشاندهنده دپلاریزاسیون بطنها
- نرمال: عرض < 120 میلیثانیه (کمتر از 3 خانه کوچک)
موج T
- بازپولاریزاسیون بطنها
- معکوس یا بلند بودن آن میتواند نشانه ایسکمی یا هایپرکالمی باشد
فواصل مهم:
| فاصله | مقدار طبیعی | مفهوم |
| PR | 120-200 ms | تأخیر در هدایت از دهلیز به بطن |
| QRS | < 120 ms | هدایت طبیعی بطنها |
| QT | وابسته به ضربان، حدود 350-450 ms | طولانی بودن QT حاکی از نوار قلب خطرناک است (torsades de pointes) |
🔹 گام 6: بررسی شکل کمپلکسها در لیدهای مختلف
- به دنبال الگوهای خاص در لیدها بگردید.
- مثلا:
- ST elevation در V1-V4 → سکته قدامی
- Q موج در II, III, aVF → سکته تحتانی
- مثلا:
🔹 گام 7: تفسیر آریتمیها
برخی آریتمیهای شایع:
| آریتمی | ویژگیها در ECG |
| فیبریلاسیون دهلیزی | بدون موج P، ریتم نامنظم کامل |
| فلوتر دهلیزی | امواج “دندانه ارهای”، ریتم منظم یا نامنظم |
| بلوک AV درجه 1 | فاصله PR > 200ms |
| بلوک کامل (درجه 3) | موج P و QRS بدون ارتباط |
🔹 گام 8: بررسی تغییرات ST و T
- ST elevation یا depression ممکن است نشانه سکته قلبی یا ایسکمی باشد.
- موج T بلند یا صاف نشانه اختلال الکترولیتی است.
- موج Q عمیق = آسیب قبلی میوکارد
🔹 گام 9: نتیجهگیری نهایی
پاسخ نهایی باید شامل موارد زیر باشد:
- ریتم و تعداد ضربان
- محور قلب
- وجود یا عدم وجود آریتمی، ایسکمی، سکته
- ارزیابی کلی ساختار قلب (مثلاً هایپرتروفی)
مثال کاربردی:
نوار قلب بیمار:
- HR = 90
- ریتم: نامنظم
- P دیده نمیشود
- کمپلکس QRS باریک ==> تشخیص: فیبریلاسیون دهلیزی
نکات کلیدی برای تفسیر نوار قلب
- همیشه لیدهای V1 و V6 را برای بررسی موج P و QRS دقیق نگاه کنید.
- لیدهای تحتانی (II, III, aVF) بهترین لیدها برای بررسی محور و آریتمیاند.
- لید aVR معمولاً منفی است؛ مثبت شدن آن هشدار دهنده است.
- برای QT، از فرمول اصلاحشده (QTc) با توجه به ضربان استفاده کنید.
در تفسیر نتایج نوار قلب، بررسی موجهای اصلی شامل P، QRS و T اهمیت زیادی دارد، زیرا هرکدام نشاندهنده یک مرحله از فعالیت الکتریکی قلب هستند. تشخیص صحیح نوار قلب کار هرکسی نیست زیرا نیاز به دانش تخصصی و مقایسه آن با الگوهای طبیعی دارد تا پزشکان بتوانند اقدامات درمانی مناسب را انجام دهند.
